Le système de miroirs tournants du scanner va diriger le faisceau pour former des caractères, des dessins, des logos, des codes-barres ou codes 2D Datamatrix.
Puis, le faisceau va être focalisé et concentré par une lentille optique sur une toute petite surface de la pièce à marquer : cette concentration d’énergie va provoquer une réaction sur le matériau.
Le rayonnement du laser CO2, situé dans l’infrarouge lointain (10µm), va selon les réglages faire fondre ou « bruler » la surface.

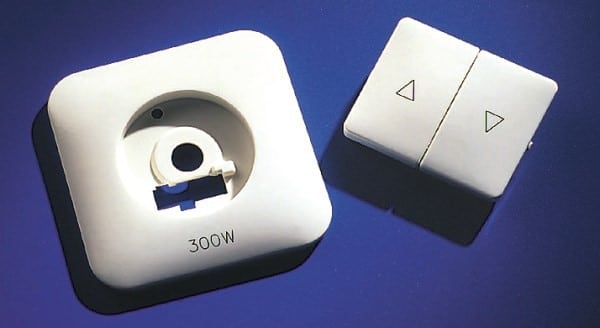

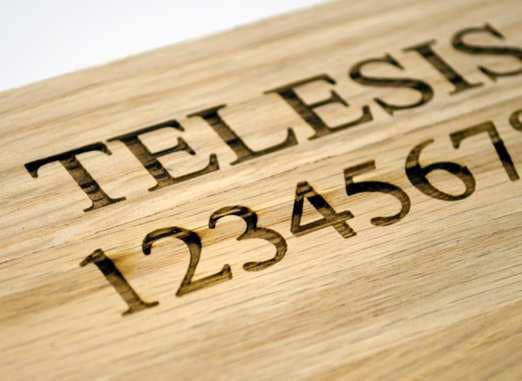

La gravure laser CO² convient généralement pour tous matériaux organiques (bois, papiers, cartons, plastiques et particulièrement utilisé sur tous les matériaux d’emballages.

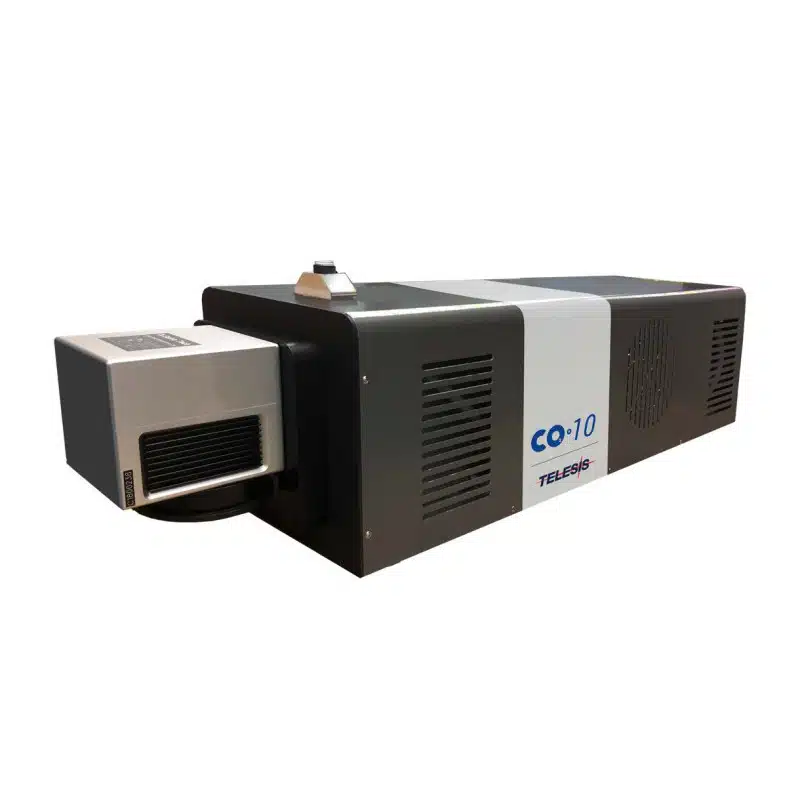

Refroidis par air, les lasers de marquage CO2 sont faciles à mettre en œuvre et optimisés pour le marquage à grande vitesse, stationnaire ou « au vol » grâce à l’utilisation d’un scanner particulièrement performant.
L’ensemble consiste en :
- Contrôleur du laser avec PC intégré
- Ensemble tête galvanométrique
- Câble de fibre optique à distance
- Logiciel de conception type MERLIN
- Toutes les protections de classe 4
Descriptif:
- Puissance de 10W et 30W
- Multitude de champs de marquage disponibles: allant de 70 x 70mm à 250 x 250mm
- PC intégré au contrôleur
- Laser compact, en deux parties relié par un ombilic démontable de 2m: la tête de marquage et le contrôleur
- Option: marquage à la volée
- Maintenance très réduite, durée de vie longue
- Refroidissement par air pour toute la gamme
- équipé de la fonction de marquage de code 2D
- Diode de visée par un pointeur rouge coaxial pour le positionnement de la zone de marquage
- inclus le logiciel de conception Merlin II LS
- Vitesse de marquage jusqu’à 152m/min (pour le marquage au vol et 400 caractères/ seconde, selon matériau et qualité requise
Caractéristiques:
- Longueur d’onde: 10.6 µm
- Tension d’alimentation maxi: 100-240 VAC, 50-60 Hz
- Diode à visée visible (rouge)
- Dimensions (laser): L 684mm x l 211mm x H 217mm
- Poids (laser): 25.4 Kg
- Résolution: 16 bit
- Consommation maximale: < 680W
Accessoires:
- Cabine de classe 1 type Stileto
Cette station de travail est fermée par une porte coulissante à ouverture verticale sur 3 côtés et automatisée, ce qui permet un accès aisé à la zone de travail, et une mise en place rapide des pièces.
Son plateau de 780 x 550mm permet de positionner plusieurs pièces qui seront marquées ensemble.
- Extracteur de fumées mobile
- Outil de pose
Options:
- Marquage à la volée
- Visualisation et lecture du marquage
Visualisez avec précision et facilité le positionnement du marquage avant de déclencher le laser.
Vérifiez et validez immédiatement les codes 2D.
