Il se crée une réaction chimique entre le métal et un électrolyte par la passage d’un courant électrique de basse tension, apporté par un générateur.
Le courant peut- être soit:
alternatif (mode oxydation): marquage d’aspect noir sur les métaux ferreux et cuivreux et banc/ gris sur les alliages d’aluminium;
continu (mode gravure): enlèvement de la matière et gravure (incolore).

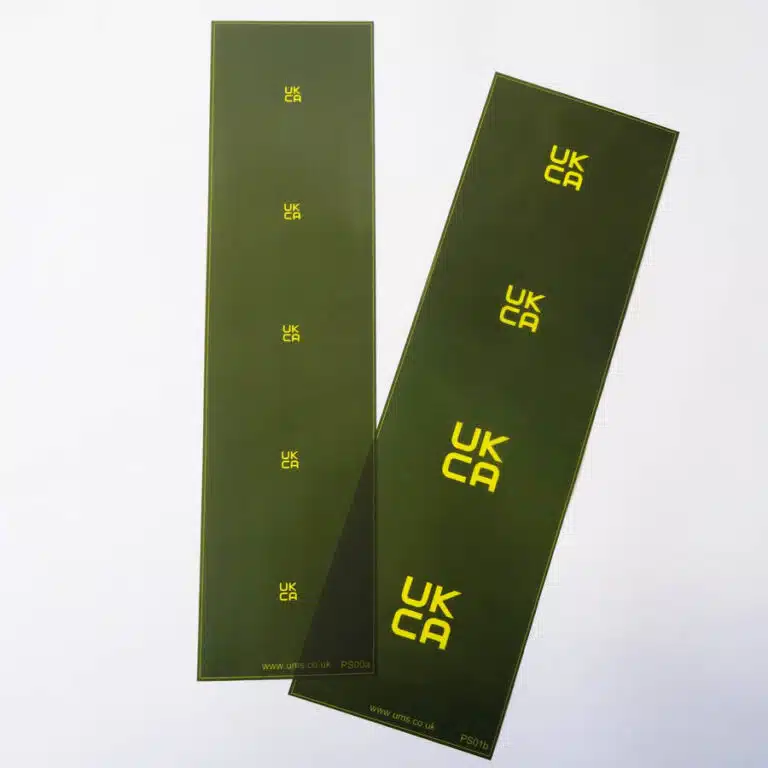

Le texte, logo ou code 1D/ 2D à marquer est défini par un « stencil » qui laisse passer le courant électrique et l’électrolyte sur les parties à marquer.

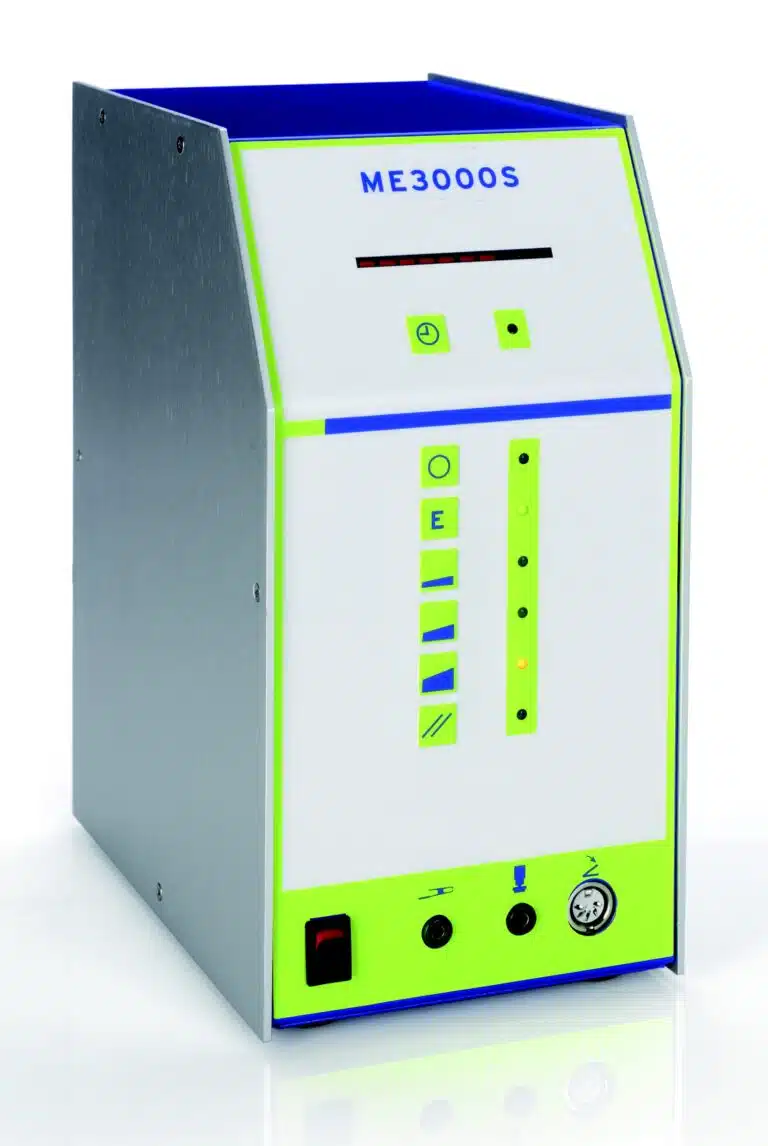

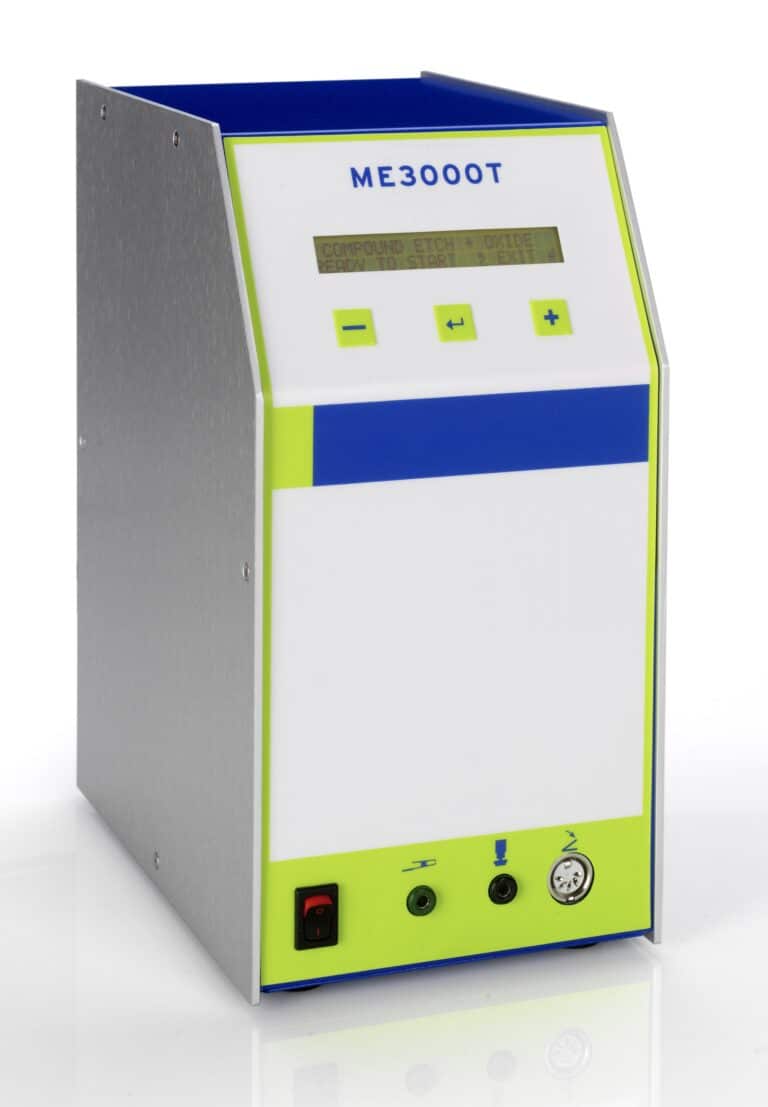

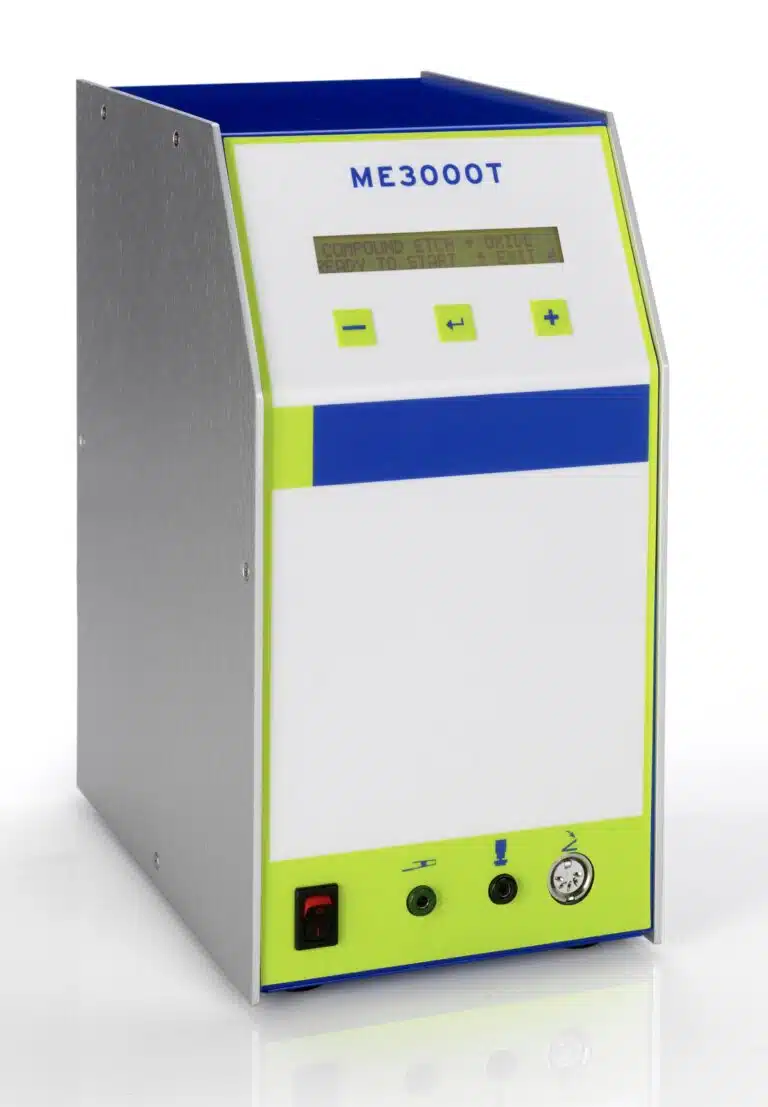

un générateur de courant basse tension alternatif (oxydation)/ continu (gravure).

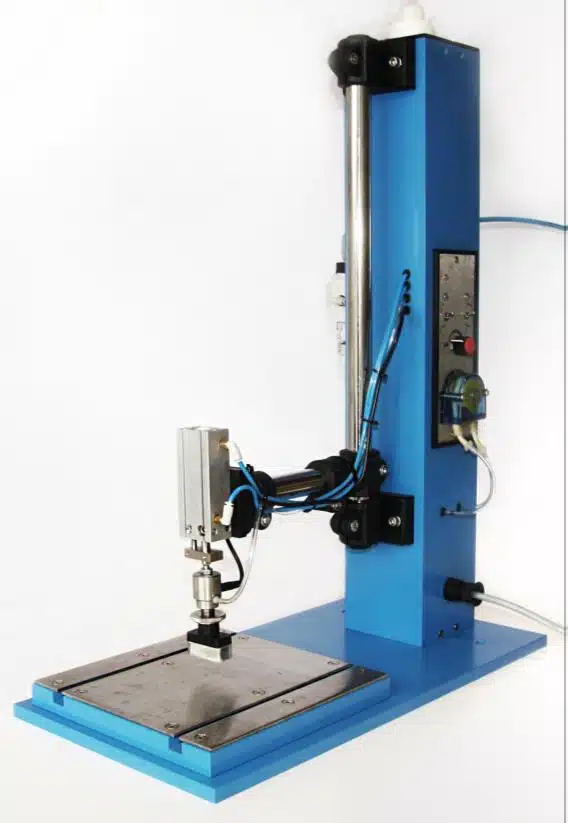

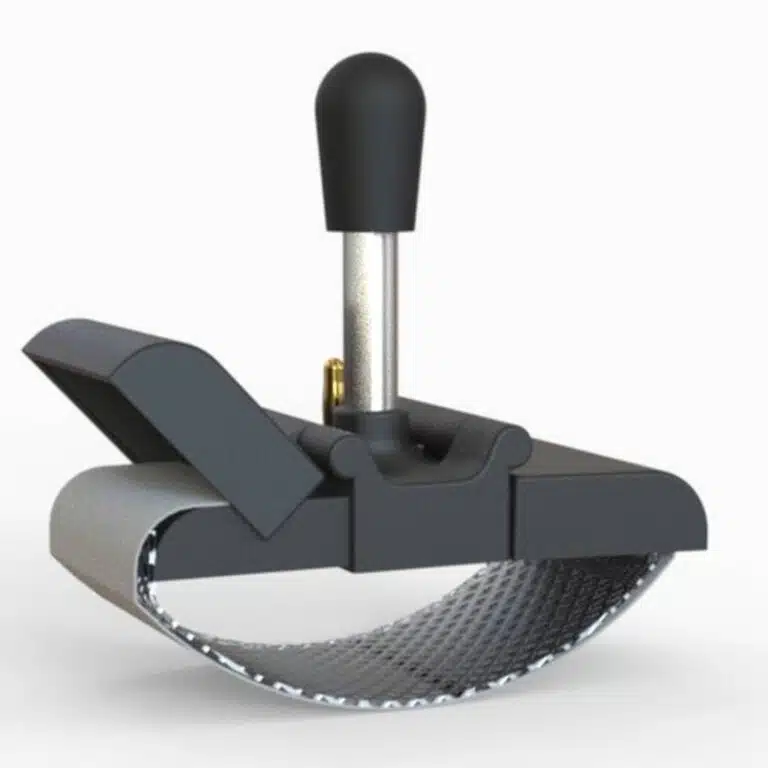

une tête de marquage conductrice du courant qui amène le courant depuis le générateur à la pièce à marquer.

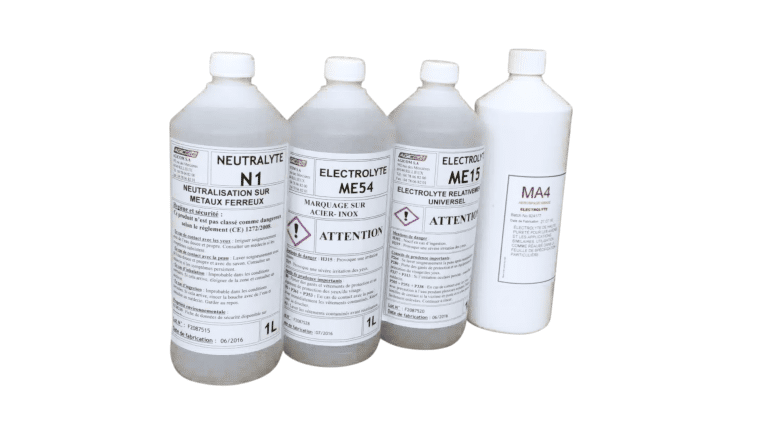

De l’électrolyte qui sert à créer la réaction chimique sur le métal à marquer.
Un stencil interposé entre la pièce. Il est généré soit à partir d’une imprimante thermique (marquages variables) soit par nos soins (marquage répétitifs).
A partir de cette configuration basique, le choix des différents éléments se fait en fonction de la taille de la zone à marquer, de la taille des séries, de la répétitivité du marquage, du degré d’automatisation, etc…
DÉCOUVREZ LE MARQUAGE ÉLECTROLYTIQUE EN VIDÉO

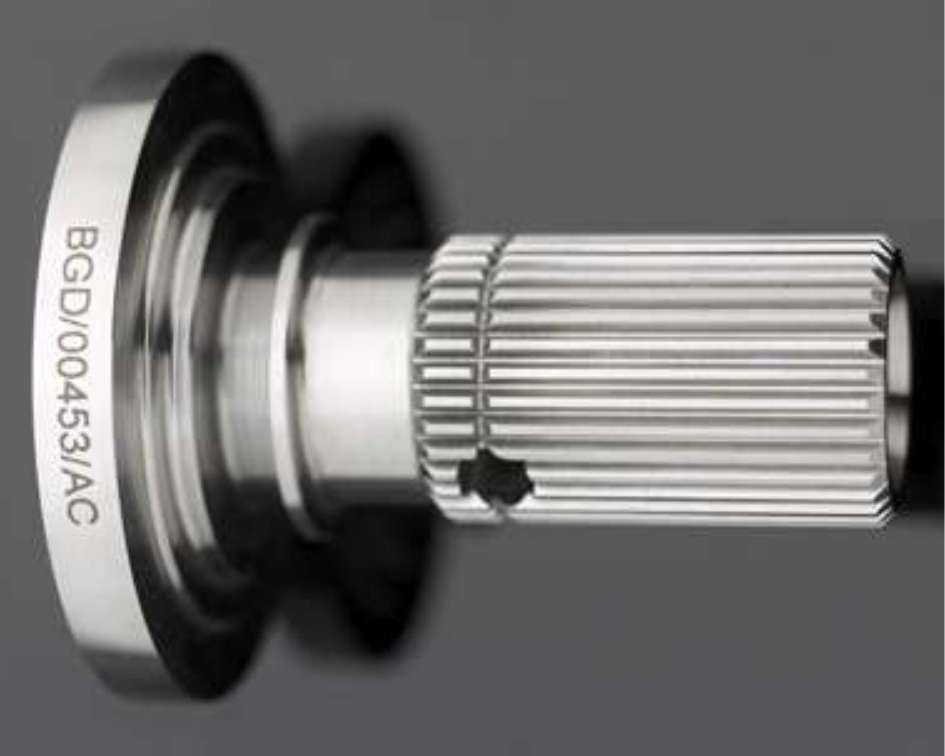

Pièce usinée avec un marquage très contrasté par électrochimie
Marquage d’un code Datamatrix sur pièce usinée par électrochimie

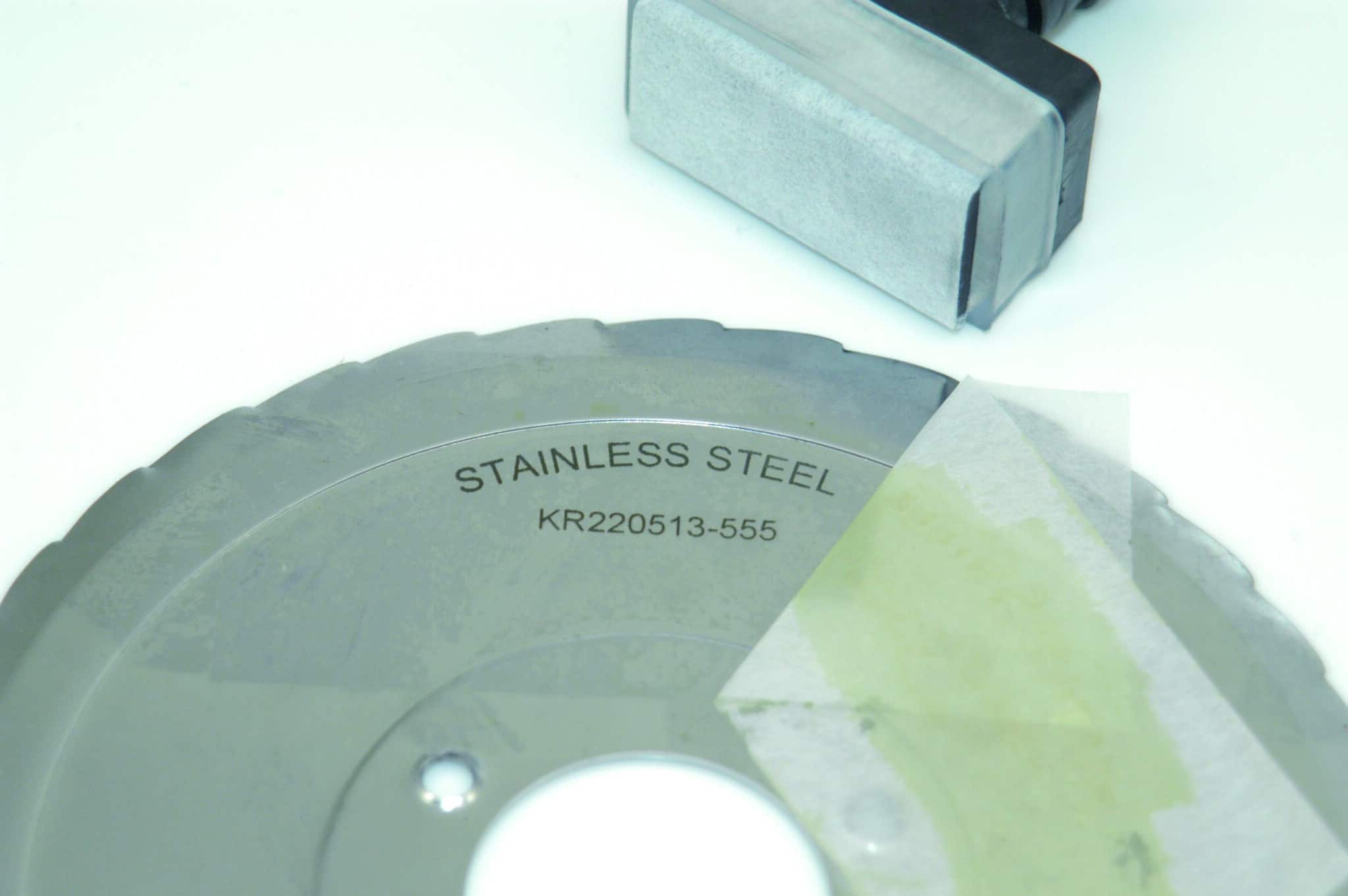

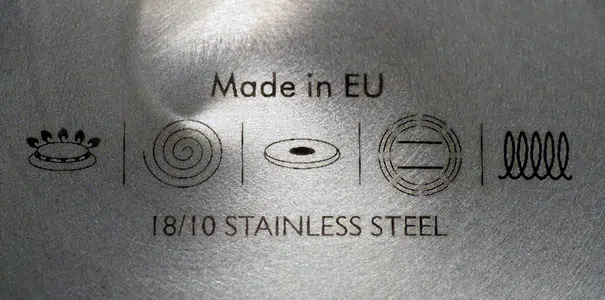

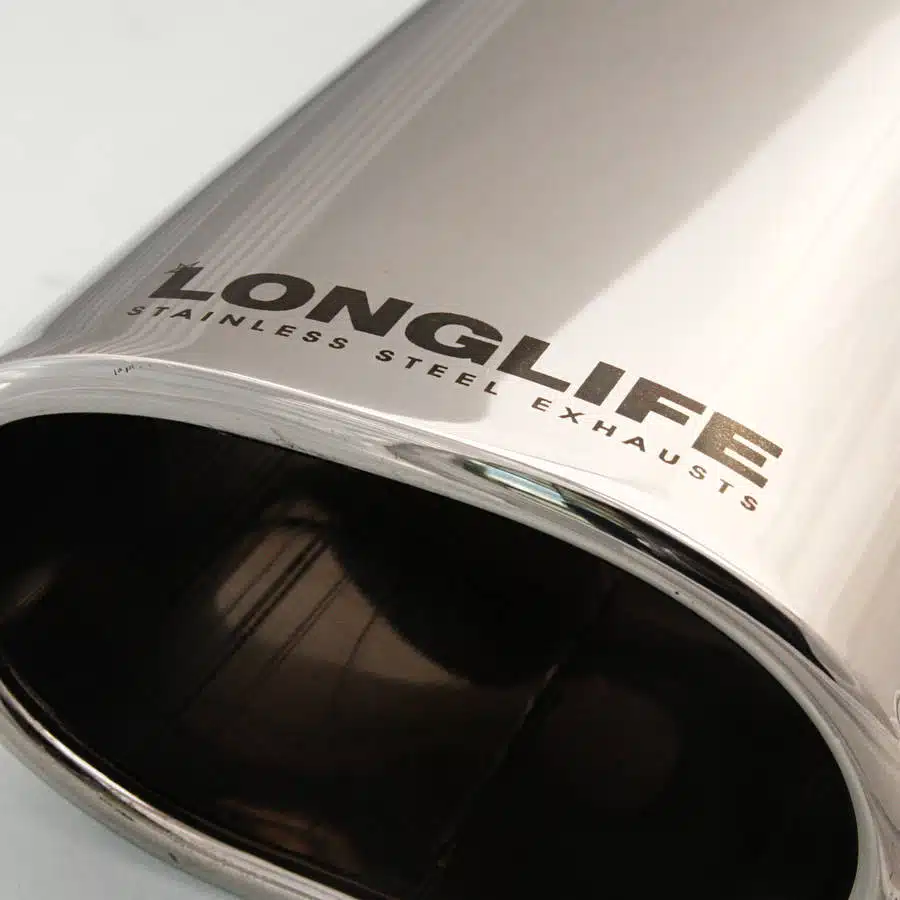

Marquage de symboles par électrochimie sur pièce en inox

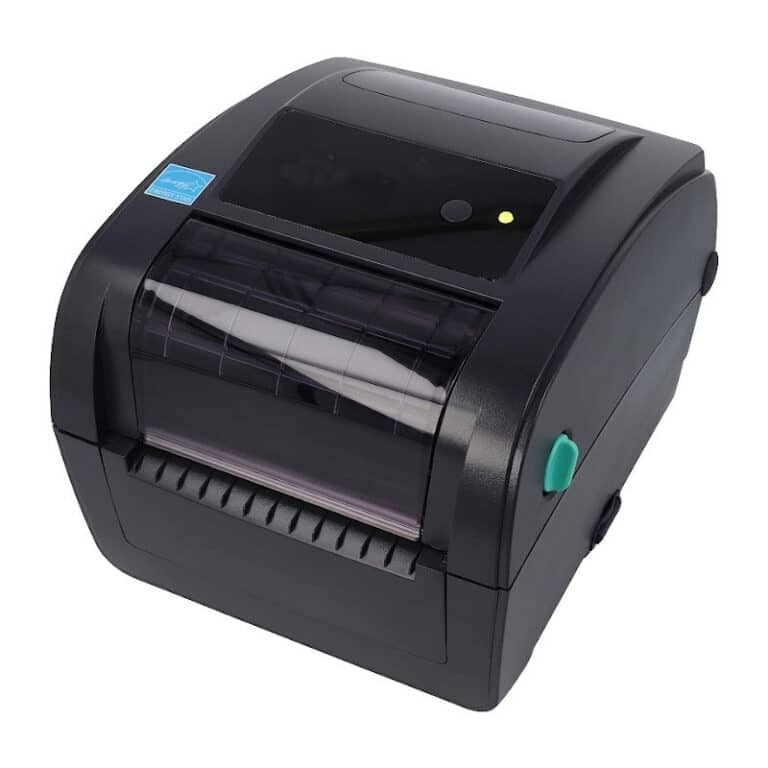

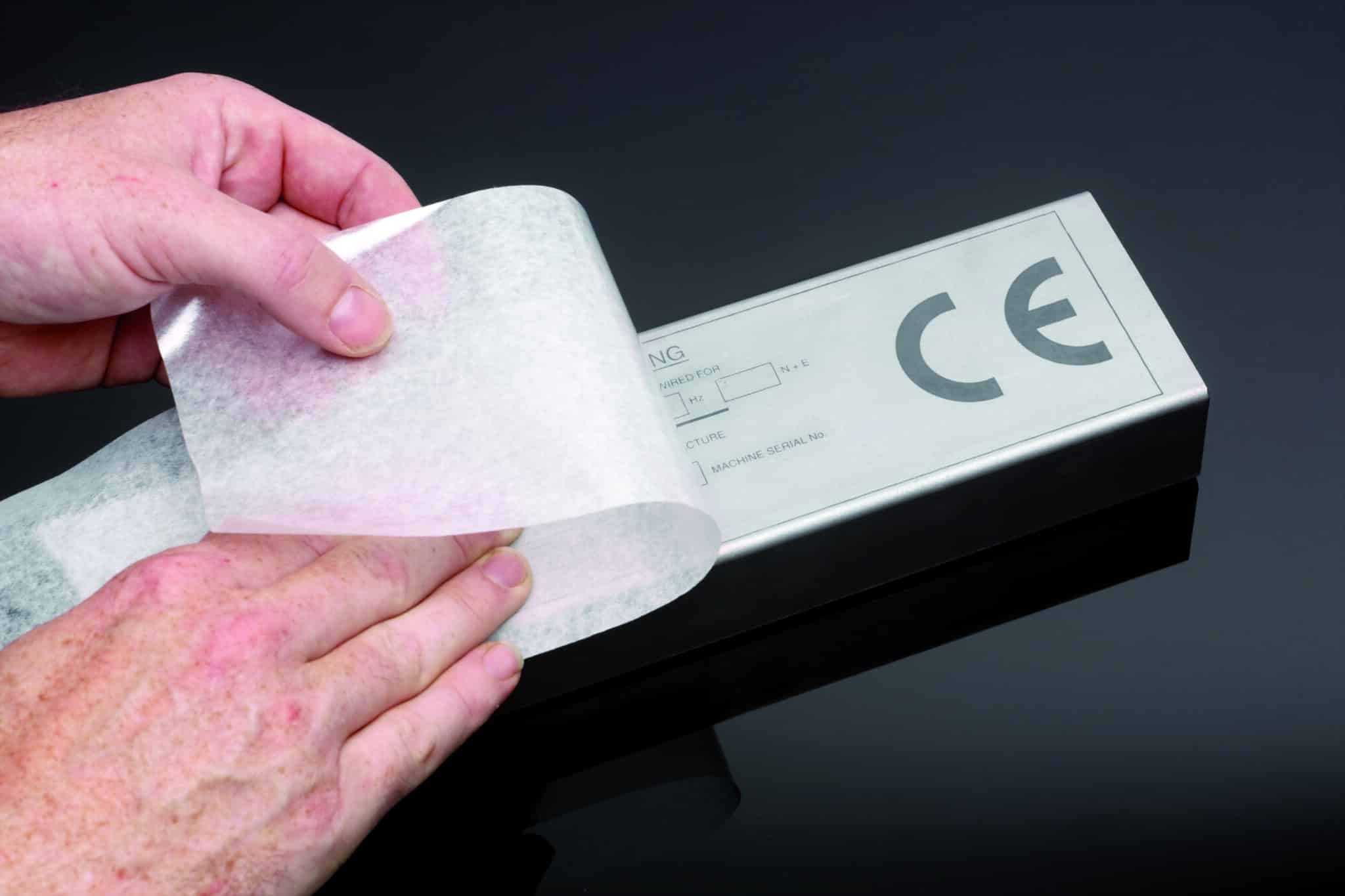

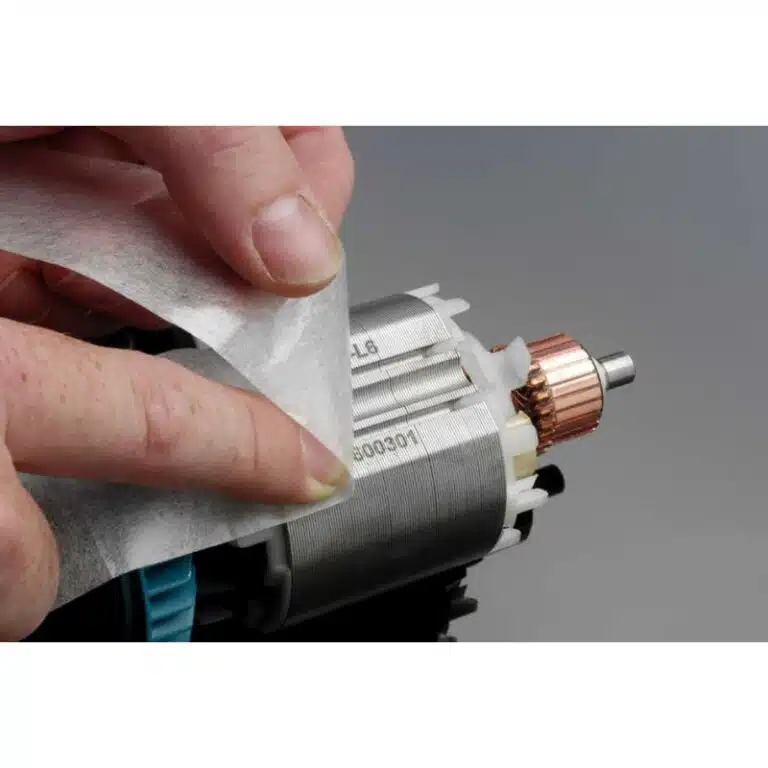

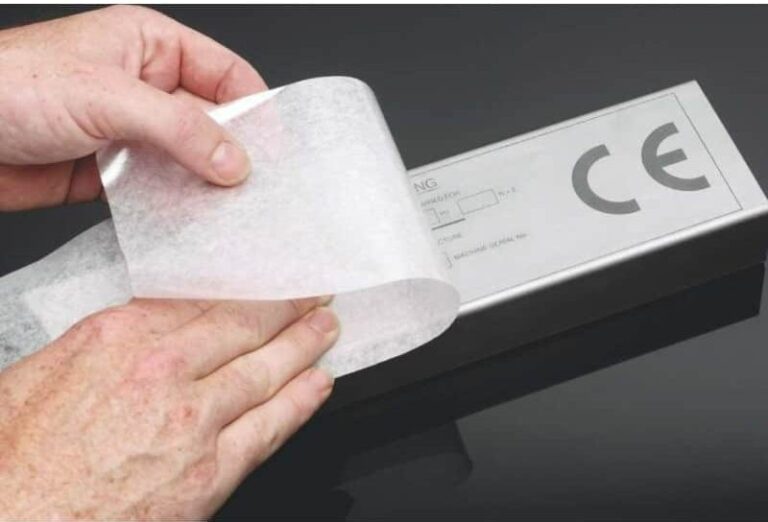

Utilisation d’un papier stencil POD imprimé via imprimante thermique

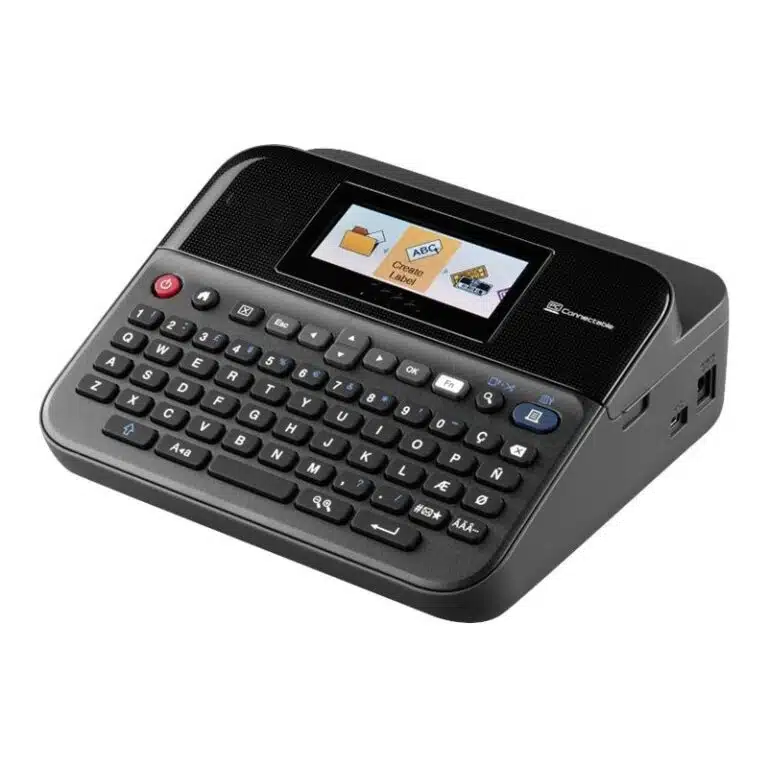

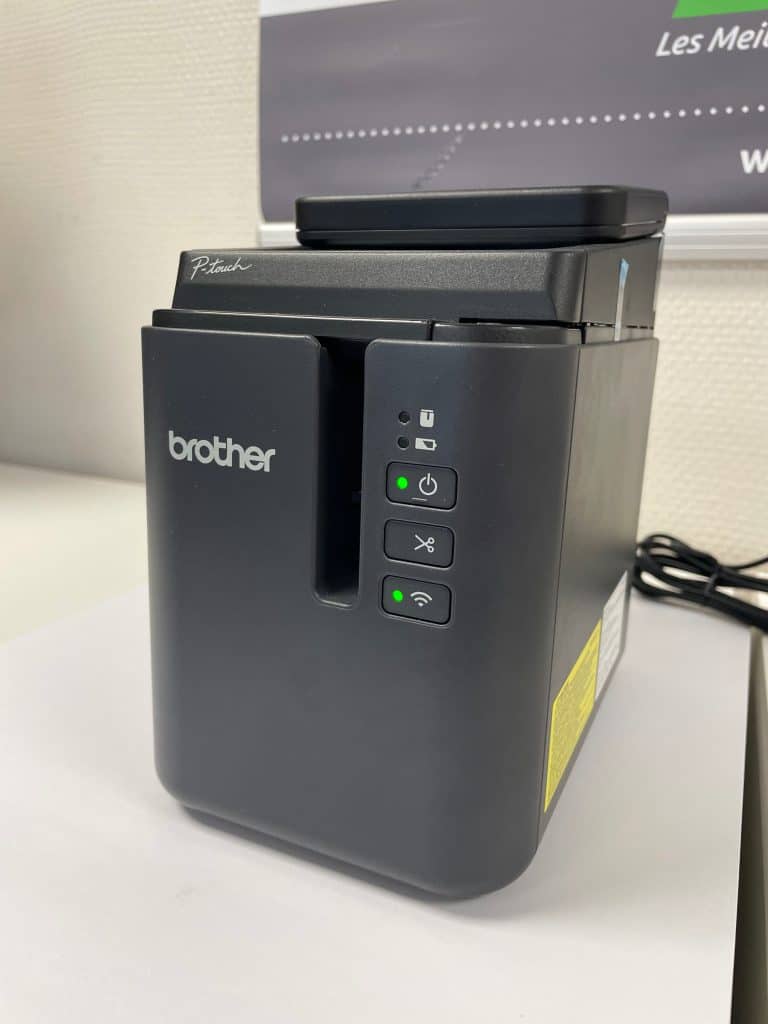

Utilisation d’un papier stencil via imprimante thermique autonome

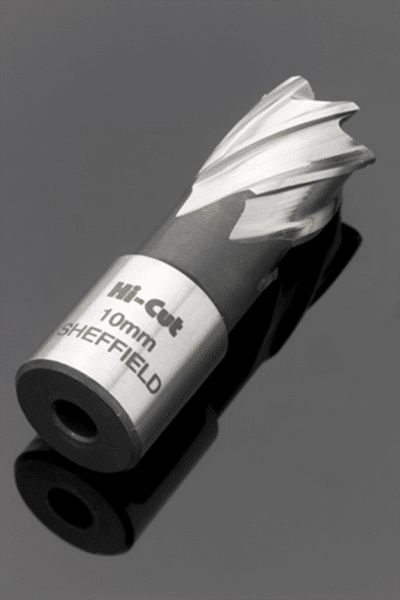

Pièce usinée pour un marquage esthétique et définitif par électrochimie

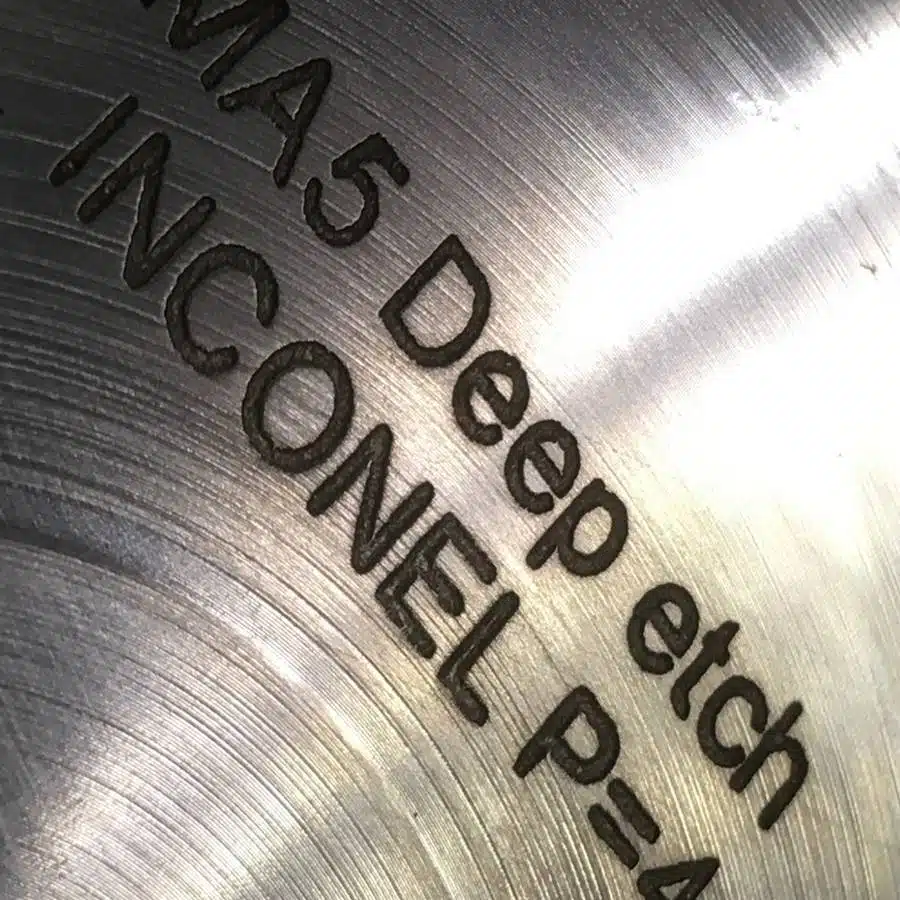

Combinaison gravure profonde + oxydation pour le contraste
Avantages du marquage par électrochimie:
Inaltérable:ne déforme pas la matière, ne crée pas de « stress », ne fragilise pas ou ne repousse pas la matière
Economique: investissement relativement faible pour une grande longévité
Flexible: quelques soit les pièces rondes, plates, concaves, convexes
Esthétique: textes; logos même complexes, graphiques, codes- barres, code 2D (Data Matrix, QR code)
Souple: l’utilisation d’une imprimante connectée ou non à un PC permet de réaliser les stencils très rapidement et à la demande
Rapide: marquage en 1 à 3 secondes
Sûr: Electrolytes utilisés peu ou pas dangereux dans la majorité des cas
Quelles pièces?
Quels matériaux?
Pièces fragile de l'industrie aéronautique et nucléaire
Outillage
Coutellerie
Instruments médicaux
Marquage de plaques d'identification
Marquage de code Data- Matrix, QR code, code barre

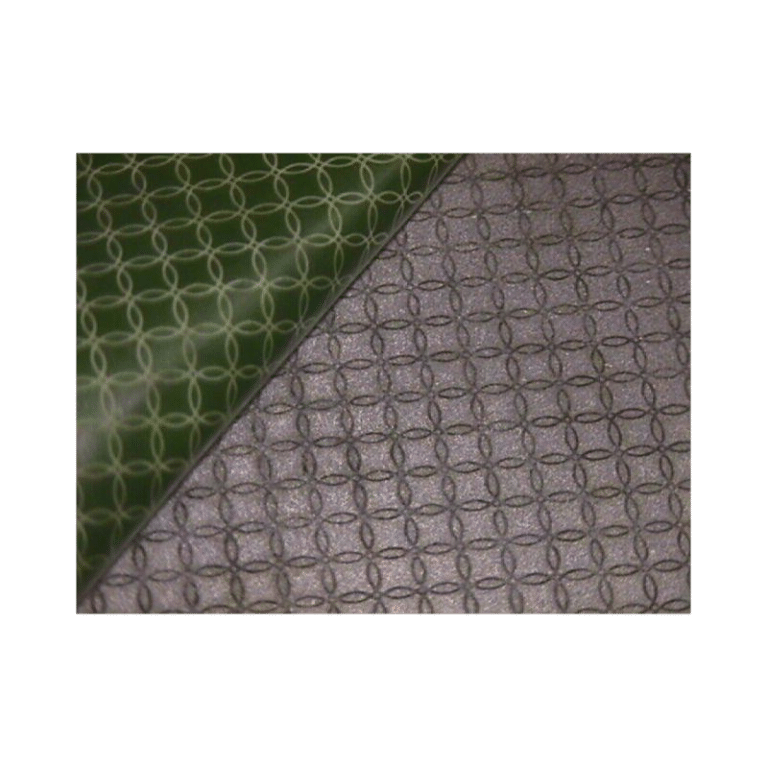

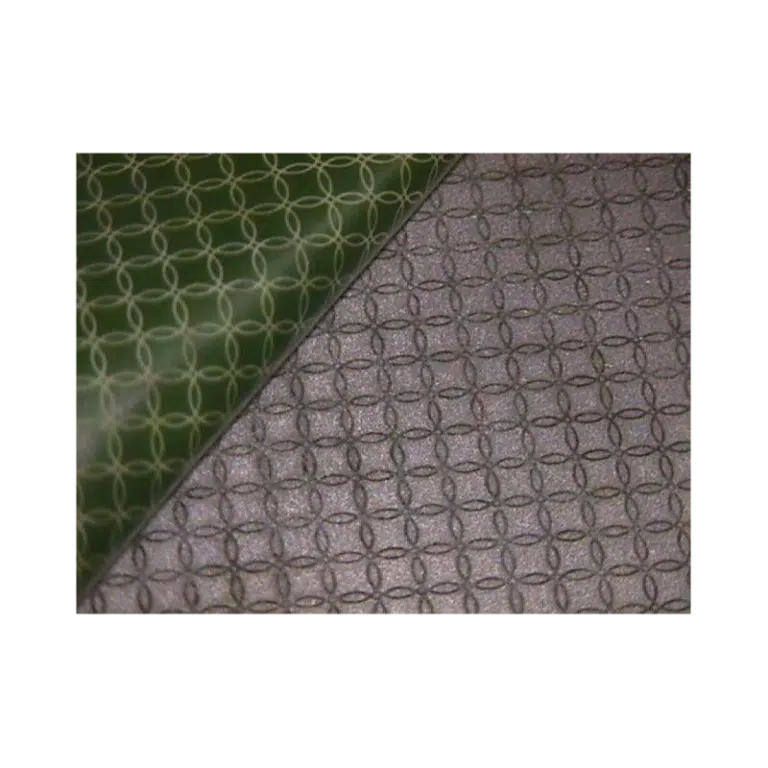

Marquage de grilles de déformation (mesure de contrainte de déformation sur des pièces mécaniques),...
Tous les métaux conducteurs: métaux ferreux, inox, aluminium, titane, inconel, laiton, bronze, argent,...

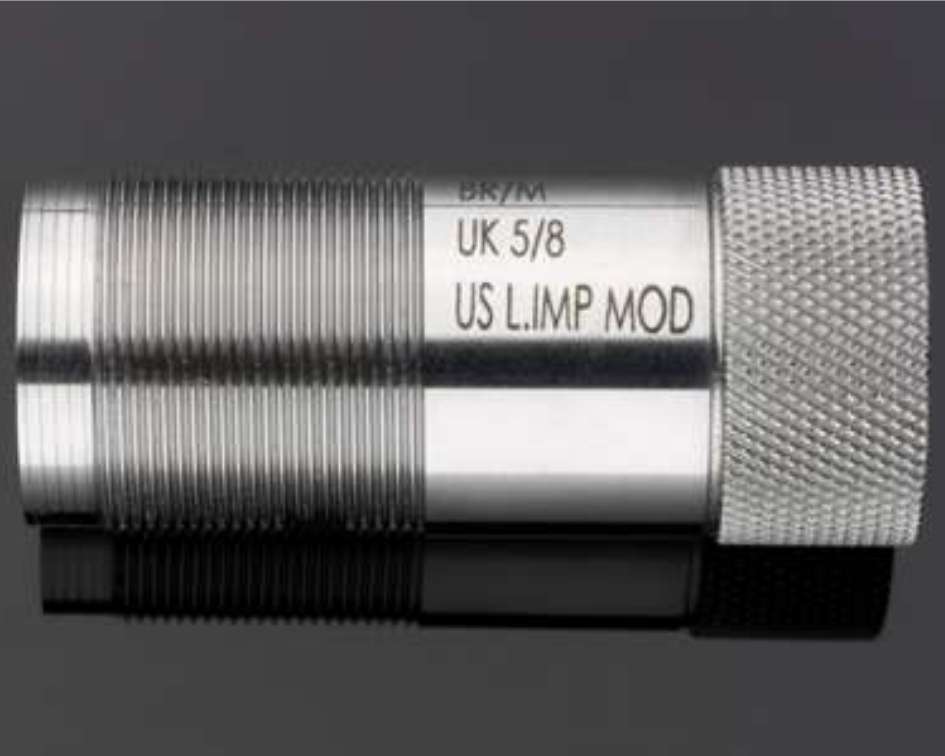

Pièce usinée marquée par électrochimie

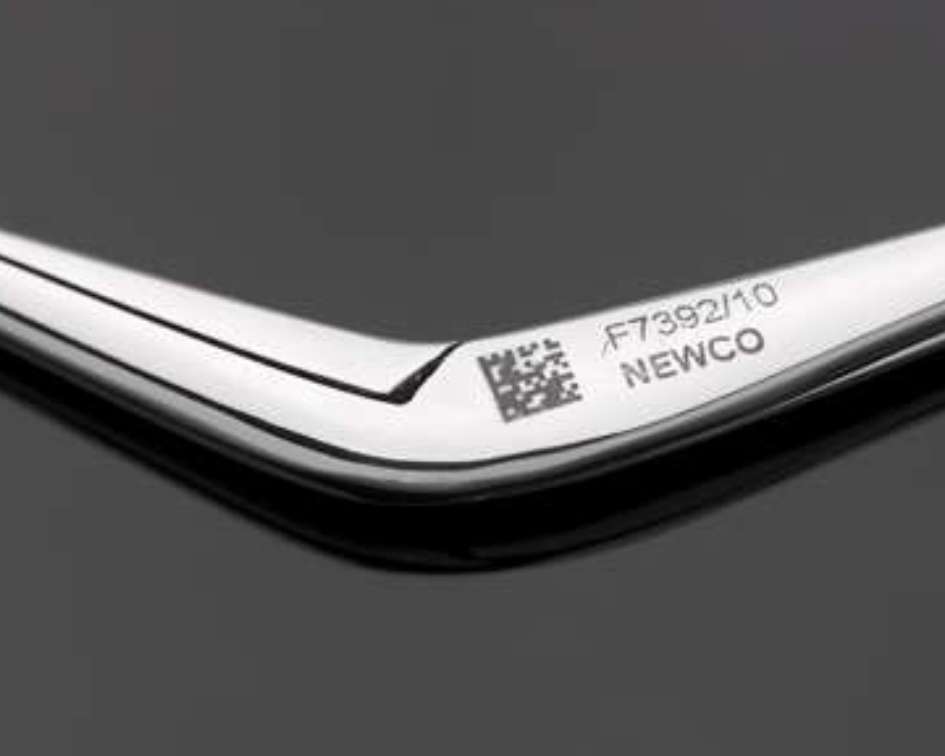

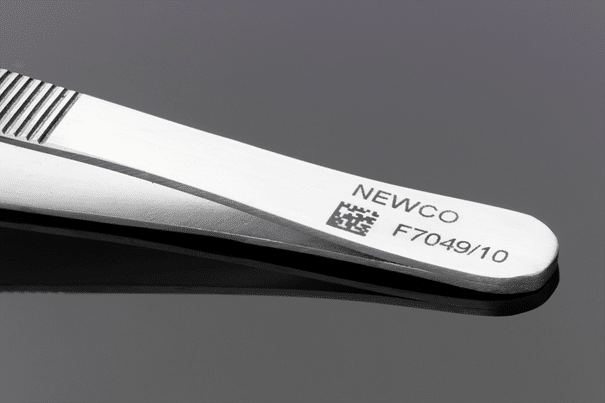

Code datamatrix sur instrument médical marqué par électrochimie
