Le stencil grille est utilisé pour le marquage de grilles de déformation.
Il permet de réaliser un repérage des défauts d’une pièce plate de petites ou grandes dimensions. Il se présente sous plusieurs formes : carrés, cercles, grilles, points.
Descriptif:
On utilise un générateur ME 3000T 20A, équipé d’un rouleau marqueur (150 millimètres maximum).
Il existe trois catégories de stencil grille, de dimensions différentes:
- Taille A: dimensions utile 100 x 280 mm
- Taille B: dimension utile 250 x 280 mm
- Taille C: dimension utile 400 x 280 mm
Large choix de grilles: rondes ou carrés de Ø allant de 1 à 20mm

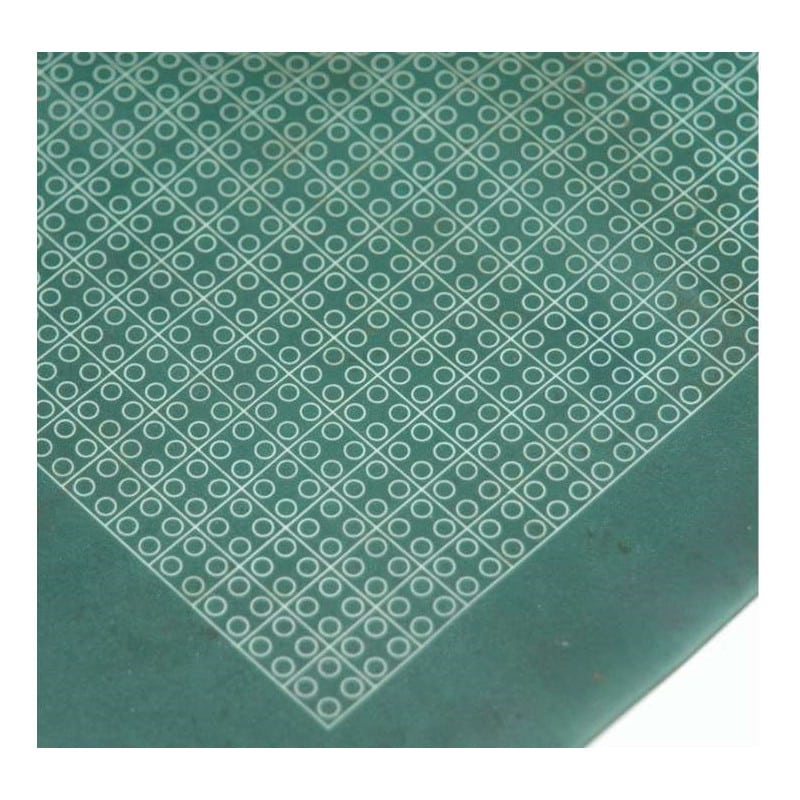

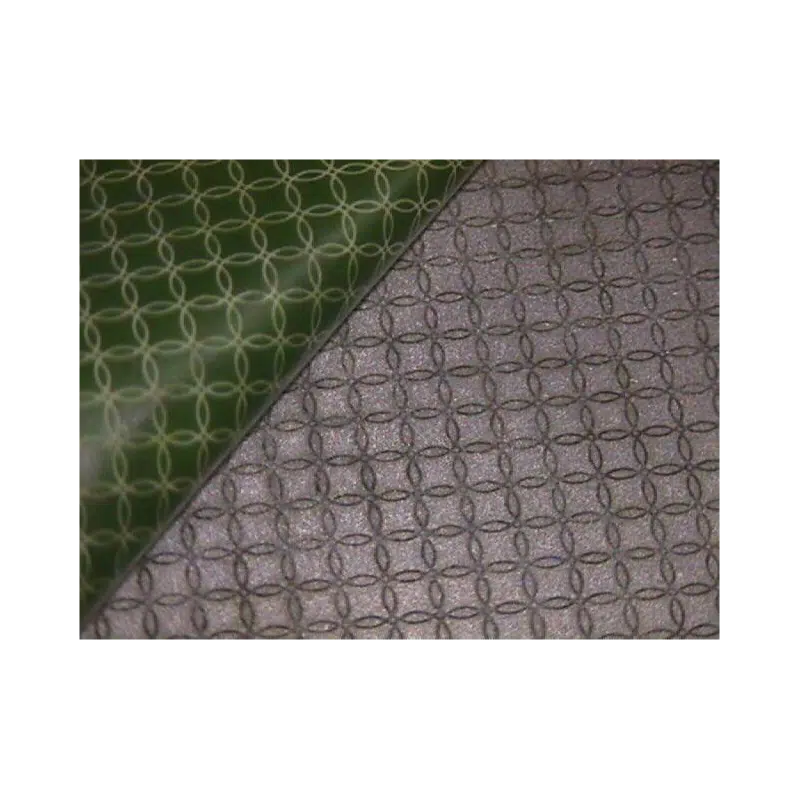

Exemple de formes de grilles que nous pouvons réaliser:
