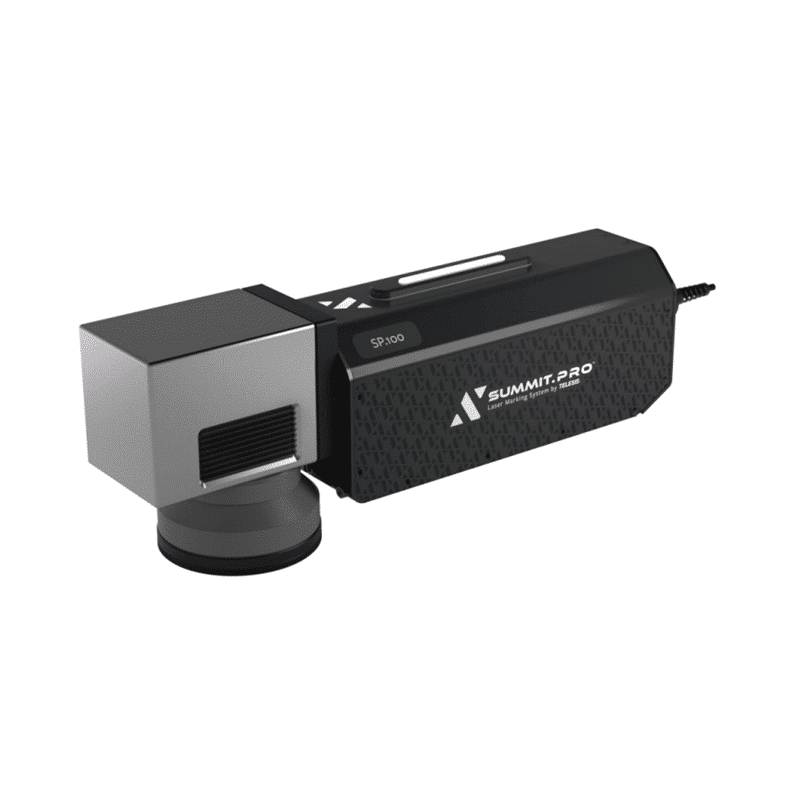

Nouvelle génération de laser fibre allant jusqu’à 200W de puissance.
Laser de classe 4 il est disponible en 2 configurations: avec ou sans PC intégré dans le contrôleur, La commande du galvanomètre, la source laser et toute la partie électronique se trouvent dans le contrôleur.
Sa conception mécanique robuste permet au laser SUMMIT PRO de fonctionner de manière fiable et dans tous les environnements industriels.
Son boitier de commande déporté permet de vérifier l’état du laser et de lancer simplement les marquages. Il permet également un arrêt d’urgence et un verrouillage du système.
Descriptif:
- Puissance de 20W, 30W, 50W et 100W- câble source de 5m
- Multitude de champs de marquage disponibles allant de 65 x 65mm jusqu’à 290 x 290mm
- Avec ou sans PC intégré au contrôleur
- Carte de commande galvo laser RTC6
- Communication I/O
- 1 seul câble de connexion entre le contrôleur et la tête de marquage
- Localisation du filtre air du contrôleur = sur le devant
- Localisation du shutter= sur le contrôleur
- Marquage à la volée inclus
- connecteur circulaire
- Boitier de commande déporté inclus
- Diode de visée contrôlée par logiciel
- inclus le logiciel de conception Merlin II LS
- Inclus le logiciel Merlin pour les diagnostics (ex: surchauffe, erreurs,…)
Caractéristiques:
- Longueur d’onde: 1064 nm
- Tension d’alimentation maxi: 264 VAC
- Diode à visée visible (rouge)
- Dimensions (tête): L 521 x l 126mm
- Résolution: 20 bit
Accessoires:
- Cabine de classe 1 type Stileto
Cette station de travail est fermée par une porte coulissante à ouverture verticale sur 3 côtés et automatisée, ce qui permet un accès aisé à la zone de travail, et une mise en place rapide des pièces.
Son plateau de 780 x 550mm permet de positionner plusieurs pièces qui seront marquées ensemble.
- Extracteur de fumées mobile
- Outil de pose
Options:
- Marquage 3D = Vari-Z
Permet de marquer des pièces non plates ou aux surfaces irrégulières (pièces de différents modèles, plans inclinées, cylindres, épaulements, pièces étagères,…)
La Vari-Z sert à marquer non seulement dans un plan mais en 3D.
- Visualisation et lecture du marquage
Visualisez avec précision et facilité le positionnement du marquage avant de déclencher le laser.

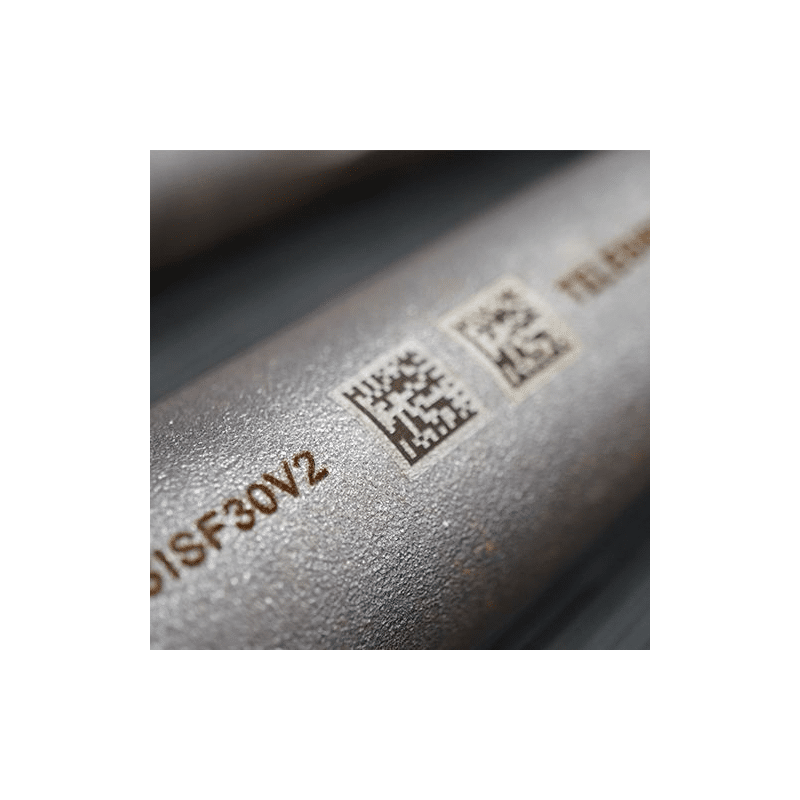

Vérifiez et validez immédiatement les codes 2D.

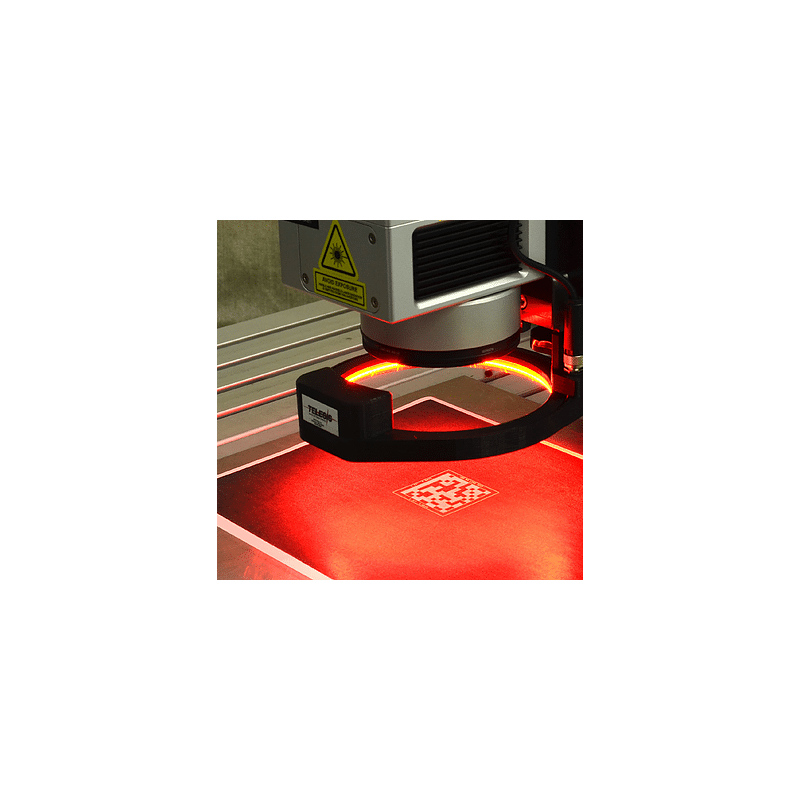

- Diode de focalisation
Facilite l’alignement de la pièce et visualise la focalisation du laser.
Cette option est particulièrement efficace lors du premier paramétrage d’un programme ou lorsque la surface des pièces à marquer est ronde ou irrégulière.
- Teleview
Lecture, inspection et vérification de la qualité et du grade des codes 2D.
