C’est une sorte de papier ou pochoir, réalisé par une imprimante thermique ou par AGICOM et pour la technologie de marquage électrochimique. Son aspect et sa nature (dimension, grammage, qualité) peuvent varier, en fonction du résultat attendu.
Chaque type de stencil correspond à résultat de marquage électrolytique bien précis. On distingue généralement quatre catégories majeures : les classiques (cassette de papier stencil), les POD, les photographiques, et les grilles.
Leurs caractéristiques :

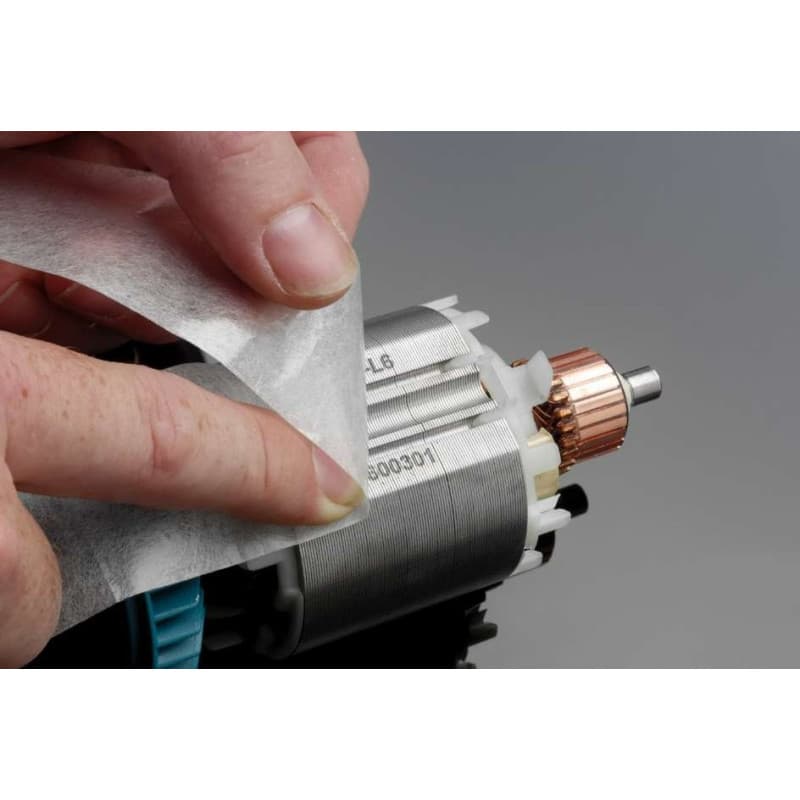

Papier stencil P-Touch: Réutilisable, ce type de stencil est livré sous forme de cassettes compatibles avec de petites imprimantes thermiques autonomes et connectables sur PC. Il permet de réaliser soi- même dans un délai très court des stencils même complexes sur une hauteur de marquage ne dépassant pas 30mm.
Il est livré sous formes de cassettes de 18mm/24mm/36mm de large par 3m de long.
Stencil POD : C’est un papier non tissé, laminé, avec un revêtement antistatique, de haute définition. Il permet de réaliser soi- même dans un délai très court des stencils mêmes complexes. Il s’utilise avec des imprimantes thermiques de 300 dpi: le revêtement laminé est éliminé, aux endroits du marquage souhaitée, grâce à la chaleur de la tête d’impression, ce qui le rend perméable à l’électrolyte à ces endroits.
Il est livré sous forme de rouleaux de 105mm de large x 100m de long, pour un marquage de grande dimension et peut réaliser en moyennes une cinquantaine de marquage.

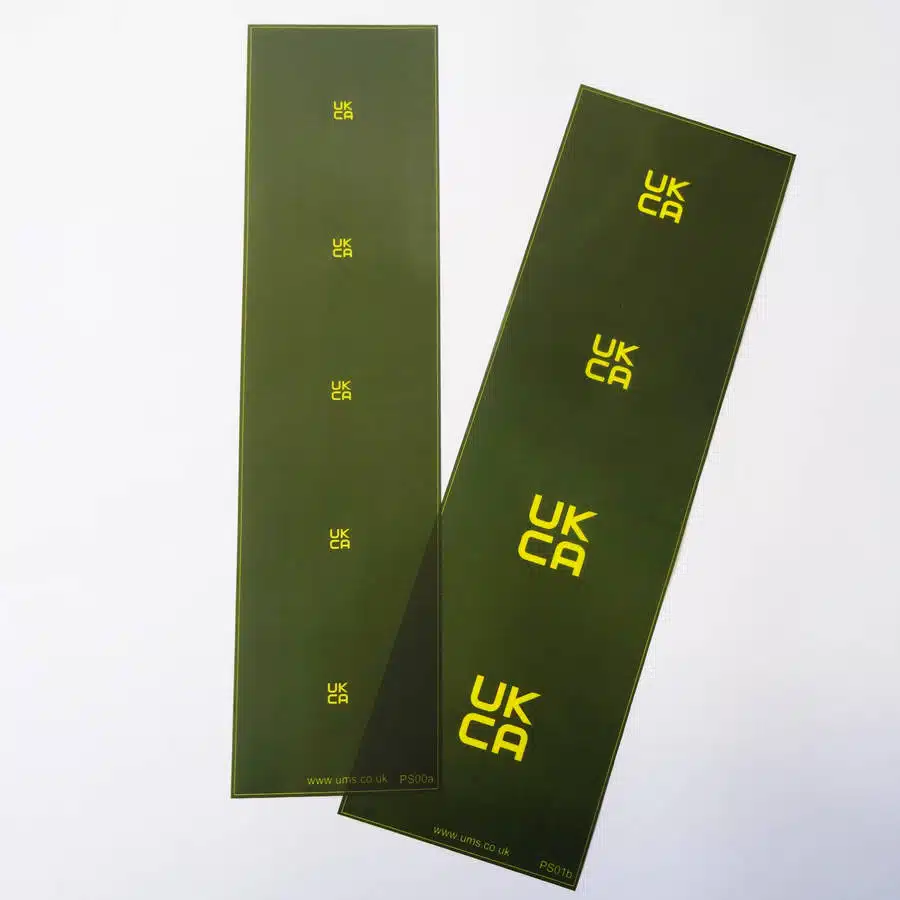

Stencils photographiques : Ils sont idéals pour un marquage électrochimique répétitif et à très haute définition. Ce sont des tissus, enduits d’une surface isolante à l’électricité sauf à certains endroits, qui laisseront passer le courant électrique et les électrolytes. Ils permettent de réaliser des centaines de marquages. Ces stencils existent sous différentes formes:

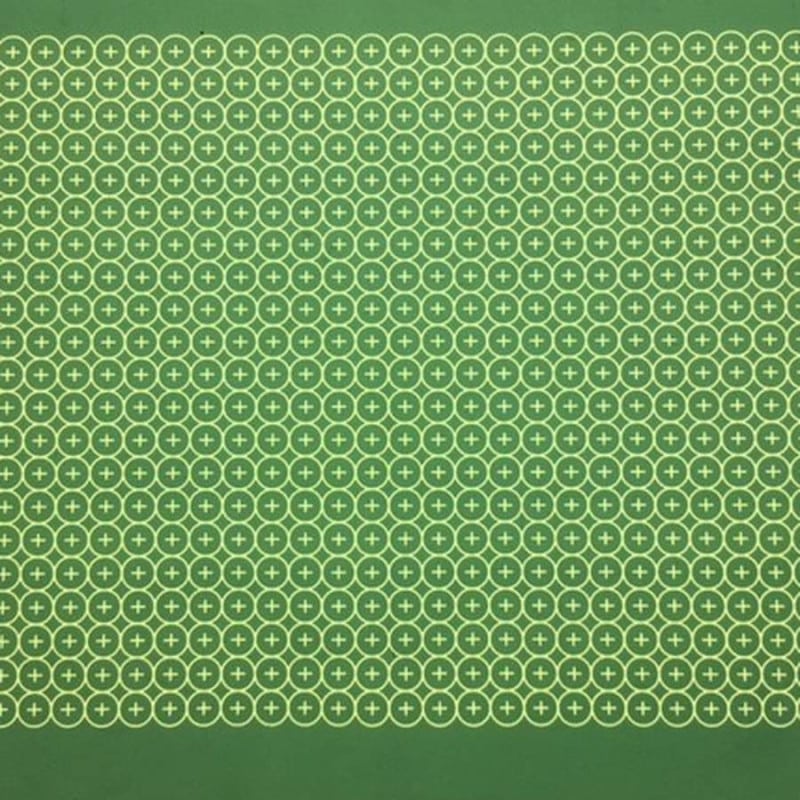

Grilles de déformation (stencils grilles) : Il peut être édité sous plusieurs motifs (cercles, carrés, grilles, points). Ce type de stencil permet de vérifier le degré de planéité d’une pièce, et produit un marquage noir ou gravé sur la pièce. Ils permettent également de réaliser des centaines de marquage.
Pour toute information sur les stencils, n’hésitez pas à contacter AGICOM, spécialiste du marquage industriel.
